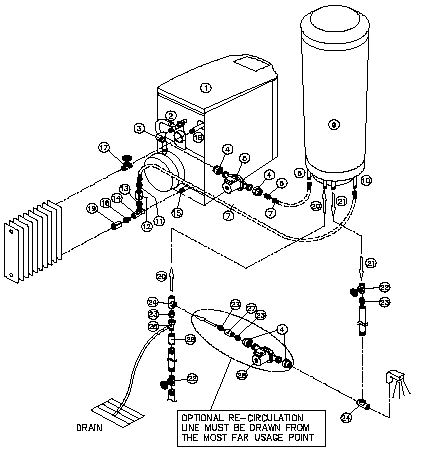

Обвязка котла

  1. Котел.
2. Выход из котла на подсоединение к бойлеру 1”.
3. Отводное колено 1”.
4. Фитинг для подключения помпы (насоса).
5. Циркуляционный насос.
6. Редуцирующий ниппель 1” – ¾”.
7. Гибкий шланг.
8. Вход в змеевик ¾”.
9. Бойлер.
10. Выход из змеевика ¾”.
11. Ниппель ¾”.
12. Обратный клапан ¾”.
13. Редуцирующий ниппель 1” – ¾”.
14. Т-образный фитинг 1”.
15. Обратная подача теплоносителя в котел 1”.
16. Прямая подача теплоносителя от котла 1”.
17. Шаровой кран 1”.
18. Ниппель 1”.
19. Обратный клапан 1”.
20. Подача воды контура ГВС в бойлер ½”.
21. Выход воды контура ГВС из бойлера ½”.
22. Шаровой кран ½”.
23. Ниппель ½”.
24. Т-образный фитинг ½”.
25. Предохранительный клапан.
26. Патрубок ½”.
27. Обратный клапан ½”.
28. Насос контура ГВС. ... Читать больше.
