Паровой котел конструкция

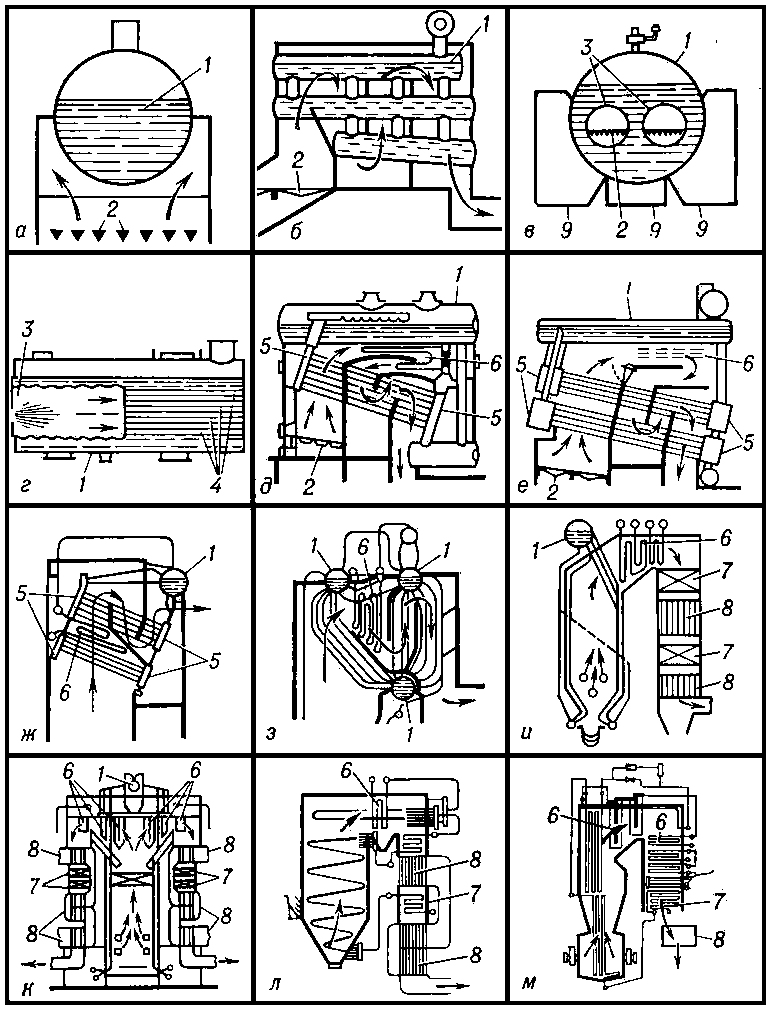

  а — цилиндрический; б — батарейный; в — жаротрубный; г — жаротрубно-дымогарный (локомобильный); д — камерный горизонтально-водотрубный; е — камерный горизонтально-водотрубный конструкции В. Г. Шухова; ж — двухсекционный горизонтально-водотрубный («морской»); з — вертикально-водотрубный с гнутыми трубами; u — вертикально-водотрубный с П-образной компоновкой; к — вертикально-водотрубный с Т-образной компоновкой; л — прямоточный конструкции Л. К. Рамзина; м — прямоточный котёл ТПП-210А (СССР) ... Читать больше.
