Котёл длительного горения - устройство

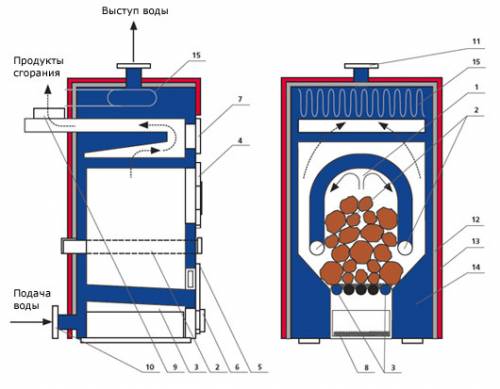

  На схеме (устройство и принцип работы) пиролизный котёл:
1. топочная камера
2. подача вторичного воздуха
3. охлаждаемый водой колосник/решетка/
4. дверцы для дополнения топлива
5. дверцы для чистки
6. дверцы для подачи и регулировки первичного воздуха
7. дверцы для чистки котла
8. зольник
9. вывод продуктов сгорания в дымоход
10. подача возвратной воды в котел
11. выступ отопительной воды из котла
12. тепловая изоляция котла
13. обшивка котла
14. синяя краска обозначает воду в котле
15. охлаждающий контур ... Читать больше.
