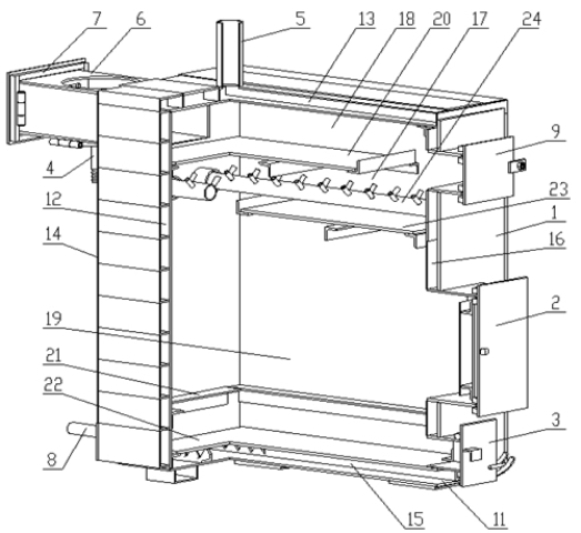

Схематическое устройство пиролизного котла

  1.котёл; 2.дверца топки; 3.дверца регулировки подачи первичного воздуха; 4.патрубок для слива конденсата; 5.патрубок подающей линии; 6.патрубок отходящих газов; 7.съёмная крышка; 8.патрубок обратной линии; 9.внешняя дверка технологического окна; 10.шибер; 11.окно для забора вторичного воздуха; 12.боковая водяная рубашка; 13.верхняя водяная рубашка; 14.задняя водяная рубашка; 15.нижняя камера вторичного воздуха; 16.передняя камера вторичного воздуха; 17.камера сжигания отходящих газов; 18.камера для отвода в дымоход отходящих газов; 19.топочная камера; 20.верхняя направляющая отвода отходящих газов; 21.полка для колосников; 22.пол топочной камеры; 23.нижняя направляющая отвода отходящих газов; 24.инжектора подвода вторичного воздуха ... Читать больше.
