Чертеж печи

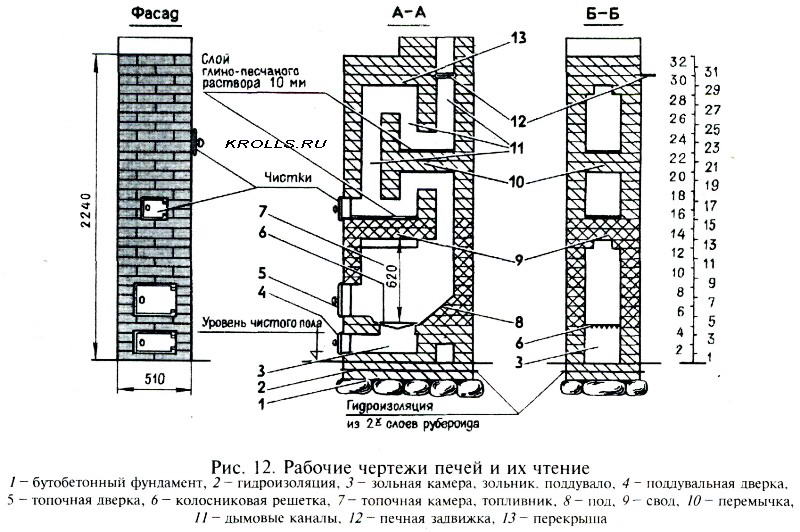

  Штриховкой обычно показывают, из какого кирпича сделана печь. Обратите внимание, что на рисунке 12 ряды печи заштрихованы по разному. Штриховка наклонными линиями рядов кирпичей показывает, что эти ряды выложены из красного керамического кирпича. Двойная наклонная штриховка в разные стороны показывает. что эти ряды печи выложены из огнеупорного кирпича. Причем сами ряды кладки разделены горизонтальными линиями и имеют цифровое указание на каждый ряд печи.

На верхние поверхности перемычки 10 и свода 9 во время кладки надо положить слой глинопесчаного раствора толщиной 10 мм. Для удаления сажи на 15 и 22 рядах кладки устанавливаются прочистные дверки. Колосниковая решетка 6 устанавливается на 4 ряд кладки. Поддувальная дверка 4 устанавливается на первый ряд кладки, топочная дверка 5 на 5 ряд кладки, ширина топливника 260 мм, под 8 выполняется с наклоном в сторону колосниковой решетки, топливник 7 кладется из огнеупорного кирпича и перекрывается плоским сводом 9, выполненным ... Читать больше.
