Самостоятельная разработка металлической печи

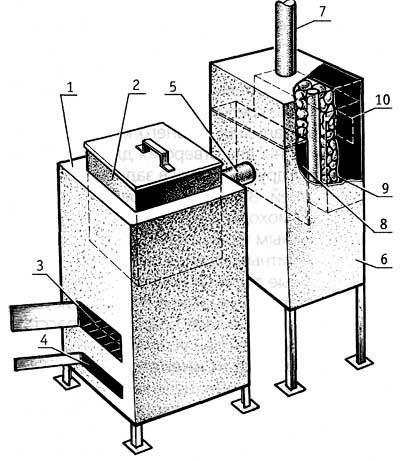

  Топка 1 печи сварена из листовой стали. Сверху в отверстие топки установлен бак 2 для нагрева воды, внизу имеется дверца 3 для загрузки топлива. Под топкой расположено поддувало 4. Патрубок 5 соединяет топку 1 с камерой 6, сверху которой установлена дымовая труба 7. Горячий газ, попадая в эту камеру, направляется вниз пластиной 8, после чего поднимается к дымовой трубе и обогревает контейнер 9 с камнями через его боковые стенки и сквозную трубу. В стенке камеры расположена дверка 10 для получения пара. Поперечное сечение печи может быть как круглым, так и квадратным. ... Читать больше.
