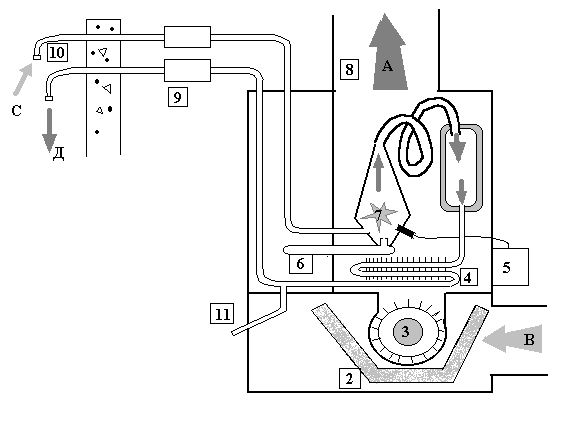

Принципиальная схема печи на газовом топливе

  Применение метода пульсирующего горения, значительно уменьшает расход топлива, габариты камеры сгорания и требуемый диаметр трубопровода для подвода воздуха в камеру сгорания (требуемый диаметр сечения 39 – 50 мм). Правда, в этом случае будет более сложная электронная система управления. Эффективность такой конструкции примерно 90 %.
Движение воздуха:
В – воздух проходит фильтр и подается вентилятором в печь, где обогревается конденсатором, камерой сгорания, расширителем и змеевиком;А – теплый воздух подается в систему отопления;С-Д – забор и выброс воздуха для горения топлива может находиться рядом (для удобного обслуживания и установки).
2 – воздушный фильтр;3 – вентилятор забора воздуха и подачи его в систему отопления;4 – конденсатор (перед ним установлен расширитель)5–6 – электроника, регулирующая подачу газа в камеру сгорания и его воспламенение;7 – камера сгорания со змеевиком – теплообменником;8 – система отвода теплого воздуха к обогреваемым помещениям;9 – ... Читать больше.
