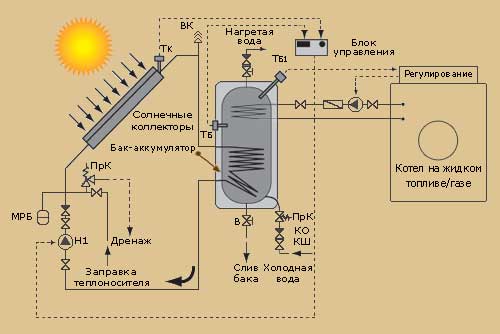

Принципиальная схема двухконтурной ССТ

  На выходе из СК в верхней точке контура устанавливается автоматический клапан-воздухоотводчик. Затем нагретый в СК теплоноситель проходит через опускной трубопровод и поступает в нижний теплообменник БА, где охлаждается, передавая тепло расходной воде бака. После выхода из бака теплоноситель по трубопроводу поступает через насос в нижнюю часть СК.

Верхний теплообменник БА подключен к отопительному котлу, соединенному с отопительным контуром здания. Циркуляция горячей воды из котла для нагрева БА осуществляется с помощью отдельного насоса.

Отбор расходной горячей воды из БА выполняется в верхней точке бака подачей снизу в бак холодной воды (то есть всегда расходуется самая горячая вода, имеющаяся в баке). Эта вода по магистрали подается к точкам отбора. Для обеспечения постоянного наличия в точках отбора горячей воды в систему может быть включена циркуляционная магистраль со своим насосо ... Читать больше.
