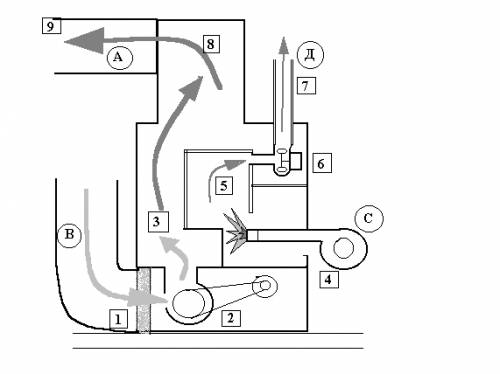

Принципиальная схема печи

  Для воздушного отопления, можно использовать печи с принудительным выбросом продуктов сгорания, работающие на солярке (или других нефтепродуктах). Сжигание топлива происходит на выходе воздухо-топливной смеси под давлением из специальной камеры (типа нашей паяльной лампы).Отвод продуктов сгорания принудительный, через трубу сечением не более 75 мм.Эффективность такой установки может достигать 90 %
2 – вентилятор забора воздуха из системы вентиляции и подачи теплого воздуха в систему воздушного отопления;3 – теплообменник;4 – форсунка для нагнетания топливо – воздушной смеси;5 – камера сгорания;6 – вентилятор принудительного выброса продуктов сгорания;7 – труба выброса продуктов сгорания на улицу;8 – камера отбора теплого воздуха в систему отопления;9 – трубы системы отопления;
Движение воздуха
А – теплый воздух в систему отопления;В – воздух из системы вентиляции для последующего нагрева в печи;С – воздух для создания топливовоздушной смеси и для поддержания процес ... Читать больше.
