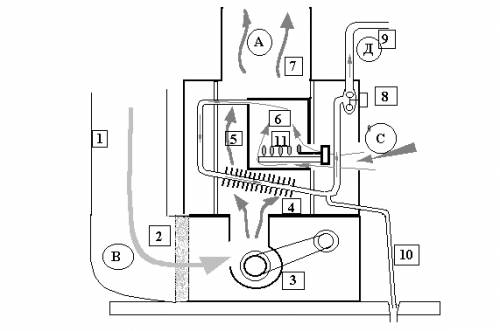

Принципиальная схема печи (2)

  Основные рабочие узлы:
1 - воздуховод подвода воздуха, для нагрева;2 – фильтр очистки воздуха;3 – вентилятор забора воздуха, для подачи в камеру сгорания и дальнейшей поставки нагретого воздуха в трубопроводы системы отопления дома.4 – конденсатор;5 – теплообменник;6 – камера сгорания;7 – система отвода нагретого воздуха на отопление дома;8 – вентилятор создания принудительной тяги для выброса продуктов горения;9 – труба отвода продуктов горения на улицу;10 – трубка отвода конденсируемой влаги из конденсатора;11 – система подвода газового топлива в камеру сгорания.
А – движение подогретого воздуха из печи в систему отопления дома;В – движение воздуха из системы вентиляции к печи;С – подвод воздуха для поддержания процесса горения в камере сгорания;Д - движение продуктов сгорания на улицу.
Применение системы конденсации на пути выхода горячего воздуха из камеры сгорания, приводит к повышению КПД печи до 90 %. ... Читать больше.
