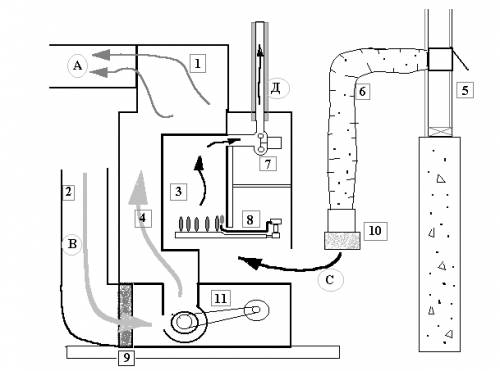

Принципиальные схемы конструкций печей(1)

  Основные рабочие узлы:
1 – камера отбора воздуха из печи2 – подвод воздуха из жилых комнат через систему вентиляции3 – камера для сгорания газа (горение свободное);4 – воздушный теплообменник5 – вход уличного воздуха для поддержания равномерности горения6 – трубопровод подачи наружного воздуха (должен иметь утепление и на выходе в помещение, установлен воздушный фильтр).7 – вентилятор создания принудительной тяги для сжигания топлива.8 – система подачи газа в камеру сгорания, с электрическим или постоянно горящим газовым фитилем.9 – воздушный фильтр для воздуха поступающего из жилых помещений дома.10 - воздушный фильтр для воздуха, поступающего с улицы.11 – система принудительной подачи теплого воздуха на обогрев помещений дома, состоящая из электродвигателя и работающего от него вентилятора.
Движение воздуха:
В – воздух из жилых помещений (кроме кухни, ванной, туалетов и других технических помещений) поступает, за счет тяги вентилятора печи обогрева, в воздушный т ... Читать больше.
